波紋補償器在使用中的作用：

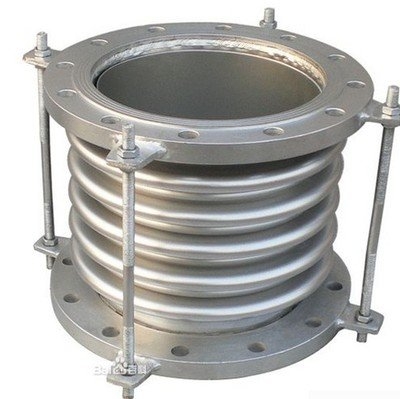

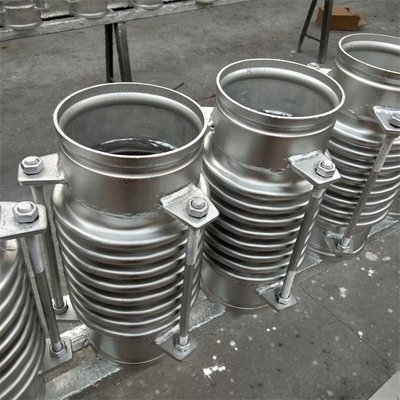

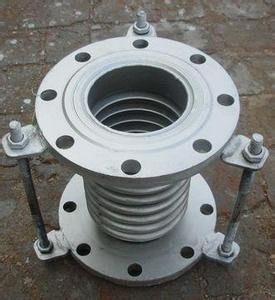

波紋補償器由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成，在正常的使用中起到如下作用:

1.補償吸收管道軸向、橫向、角向冷熱變形。

2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.補償器吸收地震、地陷對管道的變形量。

波紋補償器分為矩形單波補償器、矩形雙波補償器，矩形三波補償器

波紋補償器安裝要點:

波紋補償器在安裝之前有些需要做預拉伸，預拉伸的目的是當金屬波紋補償器變形后產生的反向位移推力比較大的時候，利用預拉伸的方法使管道在變形時減小管道和設備上支架的承載能力。

1、補償器在安裝前要先檢查其型號、規格及管道配置情況，務必合乎設計規定。

2、對帶內套筒的補償器應注意使內套筒子的方位與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。

3、需要進行“冷緊”的補信器，預變形所用的輔助構件應在管道安裝完畢后方可拆除。

4、嚴禁用波紋補償器變形的方法來調整管道的安裝偏差，以防影響補信器的正常功能、減少使用壽命及增加管系、設備、支承構件的載荷。

5、安裝過程中，不允許焊渣飛濺到波殼表面，不容許波殼受到其它機械損傷。

6、管系安裝結束后，應盡快拆除波紋補償器上作為安裝運送的黃色輔助定位構件及緊固件，并按設計要求將限位設備調至要求位置，使管系在環境條件底下充足的補償能力。

7、補償器所有活動元件不可被外界構件卡住其活動范圍，應確保各活動位置的正常姿勢。

8、水壓試驗時，解決配有補償器管道有名的次固定不動管道支架開展結構加固，使管道不產生挪動或轉動。對用以氣體介質的補償器及其連接管道，要注意注水時是否需要加設臨時性支架，水壓試驗用水清洗液的96氯離子含量不超出25PPM,

9、水壓試驗結束后，應盡快排波殼中的積水，并快速將波殼內表層烘干。

10、與補償器波紋管觸碰的保溫材料應不含氯。

波紋補償器在做預拉伸的時候需要考慮的是在管道允許的給定的補償范圍內。補償器進行預拉伸是不會影響補償量和自身壽命的。這里需要說明的是預拉伸不能夠增加補償量的大小。波紋補償器在進行軸向預拉伸的時候可以提前由廠家進行，如果需要其它的形式變形則需要在安裝現場進行更具體的操作，在做預拉伸的時候需要先在管道的一側留出需要進行預拉伸的縫隙，等波紋補償器的一端和管道連接好后再將另一端朝著熱變形相反的方向進行冷緊，至到預留的縫隙被填滿，不銹鋼波紋管的預拉伸量一般都是補償量的一半左右。補償量較大的波紋管在預拉伸后所減少的推力也大，補償量比較小波紋管的和用于吸收震動的波紋管我們一般不進行補償器預拉伸。
